Устройство защиты от импульсных перенапряжений УЗИП-6кВ

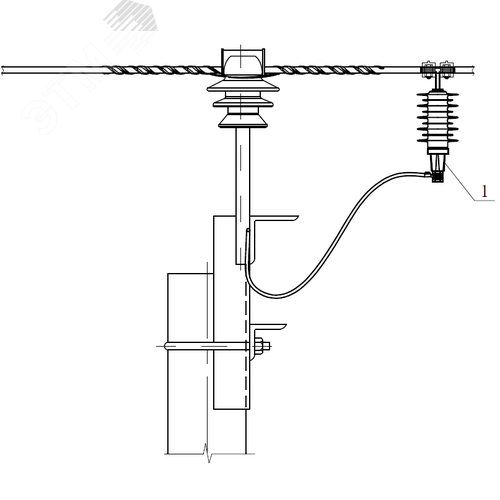

Устройство защиты от импульсных перенапряжений НИЛЕД УЗИП-6 кВ 14100062 предназначено для защиты линии от импульсных перенапряжений. Нелинейный ограничитель перенапряжений, состоящий из необходимого количества варисторов, после превышения установленного порога напряжения за счет снижения собственного сопротивления сбрасывает импульс на заземленные части опор. Тем самым предотвращается разрушение защитной изоляции проводов. Установка выполняется с помощью ответвительных зажимов RPN 150. Выход с ОПН шунтом подключается к заземленной траверсе опоры. Дополнительные характеристики -Наибольшее длительное рабочее напряжение 7.6 кВ. Номинальное напряжения 6 кВ. Ток пропускной способности 680 А. Остающееся напряжение при грозовом импульсе тока 8/20 мкс с амплитудой 10000 А - 27.2 кв. Способность к рассеиванию энергии 24 кДж.
